在很多企业都是在装修期间进行网络布线的，那么是在装修期间布线好还是在装修完后布线好呢？这个大家肯定是很清楚的了，肯定是与装修同步进行，下面的内容采集与网络布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。王大军先生，您曾经在生产布线设备的企业里担任过市场经理，想先请您谈谈国内中小企业综合布线工程的现状。二十世纪八十年代，就已经开始制定线缆标准以满足高速数据传输特别是局域网（LANs）数据传输的新要求。已有五类线缆获得确认，第六类已接近完成。随着类别号码的增加，传输质量不断得到改善，价格也随之提高。网络布线从5类、超5类到6类甚至7类的转换，布线业内有很多猜测。

　　在过去的几年中，网络布线将进一步实现从5类到超5类及超5类到6类的转换。这一过程的第一阶段超5类取代5类，已进行完毕。6类就以更快速度取代上一代产品。5类已经远远落后于发展速度。尽管某些用户目前可能并不需要，但他们在进行新的安装时会选择超5类或者6类布线产品以备将来之需并确保今后的几年里不必再重新布线。

　　综合布线不像修桥修路，线缆敷设的效果不是在表面上能看出来的。请杨黎明先生谈谈对于中小企业来说，布线质量的测试需要注意哪些问题。自2002年TIA和ISO6类标准相继颁布后，对于综合布线工程的验收测试越来越引起各界人士的重视，随着我们国标6类的安装设计和测试验收标准加快制定步伐，整个市场会掀起一股认证测试的热潮。实践越多，会发现的问题也就越多，为了让广大中小企业更好地理解认证测试，保护他们的投资，因此推广正确、公正、科学的验收方法十分必要。

　　有些厂商推出了无适配器的测试方案，原理是参照光纤测试方法中设置参考值的做法。从理论上而言，的确有其独到之处。但如果从实际情况来考察的话，就会发现问题了。如果去看这些厂商的仪器说明书，他们会要求你使用好的跳线来进行参考值的设置。那么什么是好的跳线呢？是按照ANSI/TIA/EIA-568-B.2-1和IEC61935-2forPatchCordTesting.标准测试过的呢，还是你自己认为是好的跳线呢？而他们的销售人员又在现场演示，使用受过损坏的跳线并不影响最终测试的有效性。真的如此吗？

　　什么叫好的跳线？你去购买跳线，不管供应商是谁，生产商是谁，他们都会告诉你他们的跳线是好的，然而事实是跳线标准是经过无数次修改、现场认证后才正式定案的，因为跳线的性能偏差非常大，不同厂商，不同批次生产的跳线在电气性能上都有很大的差别，只有经过认证测试通过的跳线才能认为是“好”的跳线。而且无适配器测试方案在做参考设置时，只使用一根跳线，正式测试时需要两根跳线。那么第二根跳线的性能对整个测试结果造成的影响，怎么来认证，怎么来保证呢？你会发现在现场演示的时候，厂商会针对第一根做过参考设置的跳线，而忽略第二根未被做参考设置的跳线。这根被隐形的跳线，就是一个漏洞。做仪器演示的时候，环境会比正式测试的环境简单，技术人员也喜欢用质量较好的链路，保证两次测试都是通过的结果。这样被测试者，测试者和旁观者都皆大欢喜。但现场的情况往往更复杂，许多链路并没有很大的余量来抵消不良跳线造成的影响。如果由于这根被隐形的跳线造成测试结果不通过，应该由谁来买单呢？

　　再简单举一个参数为例：特性阻抗。跳线允许的特性阻抗偏差在5％以内，而链路允许的特性阻抗偏差在15％以内。假设跳线的特性阻抗为95欧姆，链路的特性阻抗为115欧姆，两者本身都在标准允许的偏差范围内，但两者互相之间的阻抗偏差为20欧姆了，偏差达到20％，这样造成的信号反射，能使测试结果理想吗？由于跳线与链路之间特性阻抗不匹配造成的测试不通过，应该由谁来买单呢？

　　另外，如果使用特殊的适配器，那么连接入链路的只有一个RJ45连接，如果使用无适配器测试方案，链路中就会多一个额外的RJ45连接。众所周知，RJ45连接对于电缆的结构是起到破坏作用的，RJ45水晶头的性能尤其不稳定，由于6类要求更加严格，市场上基本上买不到可以用于用户自行制造跳线的水晶头。如果使用无适配器测试方案，那么在两个水晶头之间由于NEXT,RL,FEXT等干扰信号反复叠加造成的影响，该如何对待呢？这可不是一个简单的设置参考就能解决的问题。跳线水晶头和仪器接口之间的耦合与正式要测试的链路模块之间的耦合，可以是完全不同的。这样测试，如果不通过，该由谁来买单呢？听上去又简单又便宜的解决方案，在现实世界可就没有看上去那么美了。使用性能完全不能确定的跳线，对测试现场的情况完全无法认证的测试方案，在现在中小企业对项目质量越来越关注的情况下，简直犹如盲人瞎马，夜临深池，是非常危险的。

　　此外测试的环境也要考虑，比如天气炎热时，长链路，比如超过80米的链路，衰减测试通常会出现FAIL的情况。许多工程商都希望能在测试的时候有一些温度补偿的方法，将由于高温造成的衰减不合格情况减少，提高通过率。在ANSI/TIA/EIA-568-B正式颁布前，在现场测试的时候的确有在测试仪器上输入现场温度，通过计算进行补偿的做法。但是在实际应用中，衰减是一项关键参数，它关系到最终应用时能否保证接收器收到足够强度的信号，因此温度补偿是不可取的。在ANSI/TIA/EIA-568-B.2-1和ISO/IEC11801:2002正式颁布后，现场进行温度补偿不再是可以接受的解决办法了。为了保证最终信道的衰减性能，唯一的办法就是按照现场情况将永久链路长度做相应的减短。具体可以参考下表来计算根据现场温度应如何调整永久链路长度。整条信道的长度假设在20oC时最长为90米水平链路加10米用户跳线。

　　如果由于工程现场必须要长于80米的链路，就需要和业主协调好，说明衰减与长度、温度的关系，取得业主的谅解，接受这些衰减未通过测试的信息点。但是由于衰减不合格的链路在传输数据时很不稳定，因此应尽量说服业主，或者将这些链路作为低速数据传输或电话的应用。

　　1）施工顺序

　　测量定位→支吊架制作安装→桥架安装→接地处理

　　（2）主要施工方法及技术措施

　　1）测量定位

　　用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。竖井内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做好修补。

　　2）支架制作安装

　　依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。

　　3）桥架安装

　　a.对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。

　　b.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。

　　c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。

　　d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。

　　e.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。

　　4）接地处理

　　镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。

　　5）多层桥架安装

　　分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m。

　　确定网络布线设计草图

　　进行布线前，首先应该了解办公室办公桌的摆设位置，什么地方可以开槽埋线，什么地方不可以？同时要了解公司的网络需求，什么地方要上网？什么地方有电话？机柜应该放哪里？经理办公室的信息点应该打在哪？心里一定要有数。为此，朋友根据自己的设想画了份设计草图。

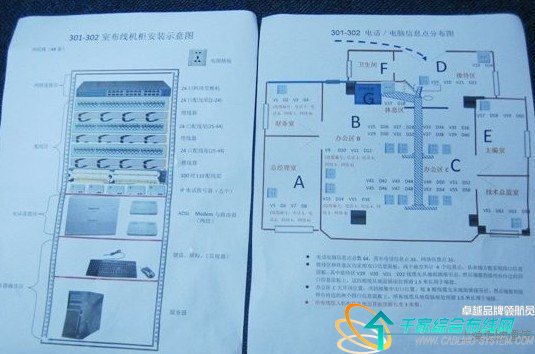

　　图一（左是机柜安装图右是电话/电脑信息点分布图）

　　施工开始

　　按照设计的草图，将所有需要准备的线材购置回来进行分类，然后在线材的两端贴上相应的标签（这很重要）。

　　开始穿线。穿线前一定要检查线材的连通状况，另外最好所有的接头都在最后制作。朋友公司的地面是铺地毯，当然无论是铺地砖还是铺地毯都需要预埋线管。线管的作用不光是保护电线，它还具有方便换线的功能。因此，预埋线管的中间首先不能有直角死弯，要解决拐弯问题，使电线可以在线管里自动伸缩。

　　装修工程完成后，铺上地毯，开始进行各种设备的连接。整个办公室电话电脑信息点64个，其中电脑信息点33个，网络信息点31个。接待区和信息区均采用双口信息面板，两个地方共计4个信息点。其余地方都采用四口信息面板。其中接待区V19D20V21D22线缆先从地面插座引出，然后端接到接待台内边的四口信息面板上，这四根钱从地面插座处预留1.5米长用于端接。办公区C大开间位置，共四组集中出口位置。每8根线缆先从地面插座引出，然后端接到接待台内边的两个四口信息面板上，所有线缆从地面插座处预留1.5米长用于端接。所有线缆入机柜处人地面算起预留长度3米整。

　　确实好办公桌的位置，信息口端接工作开始了。精确测量需保留的长度，剪断多余的线缆后，制作永久性标签。（这个很重要）

　　一般在离电缆末端5厘米处进行剥线，我们通常根据TIA-568B的色标，将蓝橙绿棕线对分别卡入相应的卡槽内，最好不要破坏各个线对的绞合度，注意：如果为了保证色谱而被迫改变绞距时，应将芯线多绞一下，而不是让它散开。用手或专用工具将各个线对卡到位，采用偏口钳将多余的线对剪断，手动或采用专用工具将模块的其他部件安装到位。

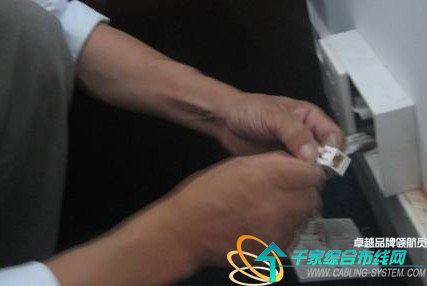

　　图二（信息点端接）

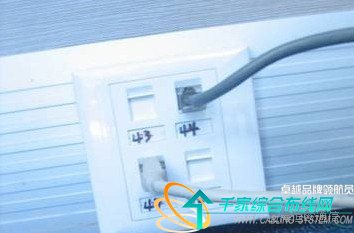

　　图三（端接在办公桌下侧的信息点：单数为语音点、双数为数据点）

　　机柜安装

　　各处信息点端接完成后，网络机柜的安装工作开始了。考虑到未来信息点数的增加，朋友公司在机柜的选择上作了很大的冗余，选用了图腾品牌，外形尺寸为：高×宽×深＝2000mm×600mm×600mm。

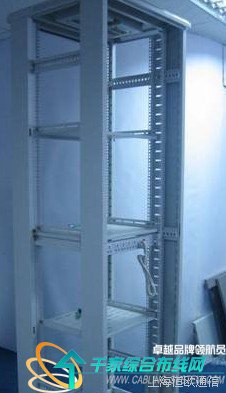

　　图四：机柜

　　在安装机柜之前首先要对可用空间进行规划，为了便于散热和设备维护，机柜前后与墙面或其它设备的距离不应小于0.8米，所处房间净高不能小于2.5米。（但在朋友公司这点无法做到，办公室吊顶后总高度不到2.5米，同时机柜前后与墙面的距离也没有达到0.8米。）根据机柜安装示意图，最高层为网络连接区，摆放一个24口网络交换机；依次往下为配线区，电话连接区，服务器操作区。配线区分别分布三个24口配线架、三个理线器以及五个IP电话拨号器；电话连接区放置ADSLModem与路由器分别两组；服务器操作区放置两台服务器（键盘、鼠标、监视器等）。

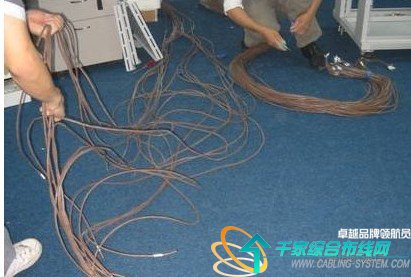

　　图五：捋线（查找对应信息点）

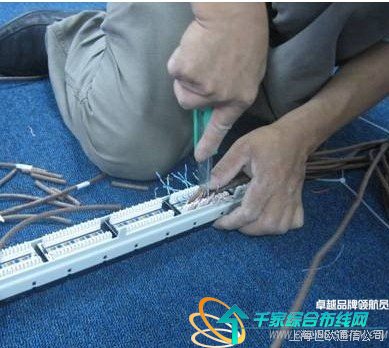

　　图六：配线架端接（由于缺少配线架接线工具，安装师采用了不锈钢电工刀将各线位卡到位）

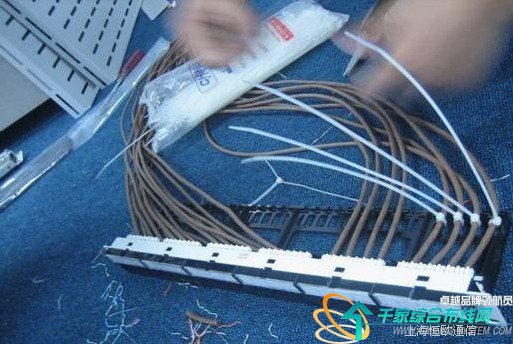

　　图七：塑料扎带将各线缆捆绑固定在配线架上

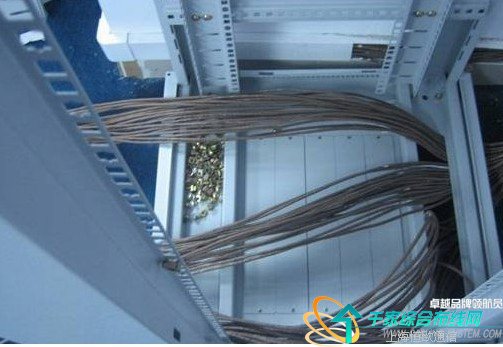

　　图八：预留线缆长度

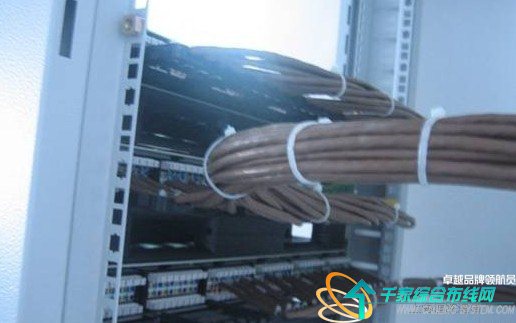

　　图九：端接后机柜部分效果图

　　机柜的配线架端接安装工序全部完成后，将网络交换机、路由器、ADSLModem、IP电话拨号器及服务器端接好，将办公室各处信息点对应开通，盖上机柜的后盖，大功告成！

　　总结

　　由于小型公司的信息点相对较少，整个弱电安装过程中一些端接方式没有严格按照规范进行，这也是大部分中小型企业弱电安装过程中最常见的弊端。因此在之后的电话跳线与信息点增加过程中，整个机柜内便出现了“炒面式”线缆，这对于往后的网络维护也带来了诸多不便。面对一堆“炒面式”线缆，很多管理员都是焦头烂额，无从下手进行维护。而笔者今天给大家介绍的这些，也是希望大家在以后对于小型办公室牟装修过程中，能够合理的安排整个办公室的线路布局，不要因为信息点少而不依照规范安装，这样只会给管理者的工作带来一定的困难，毕竟前期的规范安装能给后期的管理维护带来更多方便。

　　这只是一些综合布线所必须具备的条件与安装程序，具体实行还要根据公司的规划与装修同步进行，这样才能做到完美。
